霍尼韦尔FSL100系列火焰探测器， 可安全、快速、可靠探测各种火焰， 用途广泛。
霍尼韦尔FSL100 系列火焰探测器家族包括紫外火焰探测器、紫外红外和三频红外火焰 探测器。上述探测器均通过精确传感和信号 分析快速探测火焰，同时还可以防止误报警。
FSL100 系列火焰探测器小而轻，便于安装，可用于室内和户外等各种恶劣环境以及具有爆炸风险的环境。
霍尼韦尔 FSL100 系列火焰探测器具有较大视角，可探测各种类型的火焰，包括碳氢类和非碳氢类火焰。我们拥有紫外，紫外红外和三频红外三种型号，可满足您各种应用需要。
适用于多领域
• 拥有紫外，紫外红外和三频红外等型号
• 可用于碳氢类和非碳氢类火焰
• 可用于具有爆炸风险的环境
• 可用于室内与户外作业
• 可选用醒目红色和单个白色两种型号
性能优异
• 符合 EN54-10 和 FM3260 火焰探测器标准
• 全自动化自检
• 可远程手动自检
快速可靠
• 高速传感器与微处理器
• 精确的分析算法
• 持续健康监测
• 防止误报警
使用成本低
• 长寿命原件
• 压力补偿，可避免污染
• 2 年质保
• 放心购买
便于安装和使用
• 继电器与毫安标准输出
• 质轻玻璃钢外壳
• 一次性预成型
• 可选装旋转装配架
• 可选远距离测试灯
FSL100-UV
• 适用于室内使用，例如通风柜和储氢区域
• 是材料低温燃烧的不二之选，如：硫燃烧
• 可探测高分子碳氢化合物（如木料、纸张、汽油等）、氢气和低分子碳氢化合物（如甲醇、甲烷等）燃烧形成的火焰
• 可有效抵抗下列影响：
- 直射和反射太阳光
- 人造光，如荧光管和玻璃罩卤素灯

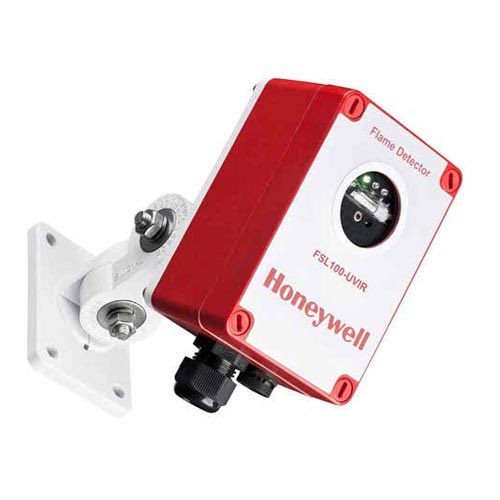

FSL100-UVIR
• 通过火焰闪烁频率分析，可降低误报警
• 采用双传感方式，可有效探测各种烃类和非烃类火焰
• 可监测高分子碳氢化合物（如木料、纸张、汽油）、氢气和低分子碳氢化合物（如甲醇、甲烷）燃烧形成的火焰
• 可有效抵抗下列影响： - 直射阳光和反射太阳光 - 人造光，如荧光管和玻璃罩卤素灯
- 电弧和放电（静电或电机放电）
- 距离火焰探测器 3 米之外的电焊辐射（含有可显示火焰现象的有机化合物的焊条）
FSL100-IR3
• 通过火焰闪烁频率分析，可降低误报警
• 尤其适用于液态烃和肮脏火焰
• 不易受窗口污染和烟熏影响
• 可探测高分子碳氢化合物（如木料、纸张、汽油）、和低分子碳氢化合物（如甲醇、甲烷）燃烧形成的火焰
• 可有效抵抗下列影响： - 直射阳光和反射太阳光 - 人造光，如荧光管和玻璃罩卤素灯
- 电弧和放电（静电或电机放电）
- 距离火焰探测器 3 米之外的电焊辐射（含有可显示火焰现象的有机化合物的焊条）
• 尤其适用于烟熏火。通过火焰闪烁频率分析，可降低误报警
FSL100系列火焰探测器 技术参数：
FSL100 系列火焰探测器型号：FSL100-UV, FSL100-UVIR 和 FSL100-IR3，可选择红色或白色外壳
范围
35米/110 英尺（三频红外），25 米 /80 英尺（紫外和紫外红外），10 秒内可对 0.1 平方米 (1 平方英尺 ) 正庚烷火焰发出警报
视阈
水平和垂直方向最小均为 90°
电源
12/24 伏直流电（标称 10-28 伏直流电）
现场指示灯
● 常绿：运行正常
● 常黄：故障
● 黄灯闪烁：发生故障，自检失败后重复自检
● 常红：报警
电流输出
标准电流为 4–20 mA（步进，漏型，非隔离）
•0 mA：电源故障 / 微处理器故障
• 2 mA：光学元件故障
• 4 mA：运行正常
• >20 mA：报警
继电器输出：
-
报警继电器
- 故障继电器 正常工作期间断开，无报警，单刀双掷开关，直流 30V-2A，最大功率 60W
- 正常工作期间吸合，无故障，单刀双掷开关，直流 30V-2A，最大功率 60W
电缆夹套与终端
电缆入口 M20 间隙。 配备适用于直径为 5.5mm（0.2”）到 13mm（0.5”） 的电缆夹套。终端适用于直径为 0.5mm2（20AWG） 至 1.5mm2（15AWG）的电缆
开机时间
<10 秒
报警响应时间
8~30 秒
报警输出设置
可选择 LED 和继电器闭锁 / 非闭锁；出厂设置：闭锁
自动和手动自检
自动传感检测（内置自检）和手动自检
正常运行电流
直流 25 mA, 24V
24V 直流时，报警电流
直流 ±75 mA, 24V
连接到：
通过终端线路（EOL）和报警电阻（电流增加）连接消防控制面板
通过继电器输出操作的设备
带有 4-20mA 输入的 PLC
终端线路和报警电阻
需要调整至消防控制面板；自由终端只能接电阻器
注意：报警电阻和终端线路电阻必须是最小 2 瓦级的，报警电阻和终端线路单个或总体功耗均不超过 2 瓦
壳体
玻璃钢（GRP），不易燃，抗紫外线，自熄性 V–0 （UL-94）
旋转安装支架
PA66，抗紫外线；不锈钢固定件；280 g （0.62 lb）
压力补偿元件
PCE（压力补偿元件）应防止探测器壳体因外界压力变化而积聚湿气
尺寸
125 x 80 x 57 mm (4.9 x 3.15 x 2.25 in)
重量
465 g (1.05 lb)
防护等级
IP65
工作温度
–40 ˚C ~ +70 ˚C (–40 ˚F ~ +158 ˚F)
温度，防爆环境和FM 类 3611
–25 ˚C ~ +70 ˚C (–13 ˚F ~ +158 ˚F)
|
